投入式壓力水位計

一、產品簡介

AN-HWPWL型壓力水位計用帶不銹鋼隔離膜的擴散硅壓阻式壓力傳感器作為信號測量元件，把與液位深度成正比的液體靜壓力準確測量出來，并經過專業信號調理電路轉換成標準4-20mA電流或RS485信號輸出,建立起輸出信號與液體深度的線性對應關系，實現對液體深度的精確測量。靜壓式液位計精度高，體積小，使用方便，直接投入液體中，即可測量出變送器末端到液面的液位高度。

二、工作原理

AN-HWPWL型壓力水位計采用的傳感器是以單晶硅為基體，采用先進的離子注入工藝和微機械加工工藝，制成了具有惠斯頓電橋和精密力學結構的硅敏感元件。傳感器所處位置的水壓通過接口作用在硅敏感元件上，實現了所加壓力與輸出信號的線性轉換，經激光修調的厚膜電阻網絡補償了敏感元件的溫度性能。

三、優勢特點

全不銹鋼設計，防護等級IP68

產品的性價比高，可靠性高，能長期穩定使用

電纜引線方式

防干擾，防雷擊設計

高精度，高穩定性,高可靠性

在線非線性自動校準，后期標定更方便

四、技術參數

測量介質：水

量程范圍：0～1～50m(可選)

輸出信號：4～20mA、RS485（標準Modbus-RTU協議）、

供電電壓：10～30VDC

精度等級：0.5%FS

工作條件：介質溫度-40～60℃

環境溫度：-40～85℃

溫度補償：-10～55℃

抗震性能：10g（20...2000Hz）

過載能力：200%滿量程

響應頻率：模擬信號輸出≤2400HZ、數字信號輸出<10HZ

穩定性能：士0.1%FS/年

溫度漂移：士0.01%FS/C（溫度補償范圍內）

整體重量：探頭～290g線纜每米～60g

防護等級：IP68

整體材質：膜片:316L不銹鋼、外殼:304不銹鋼、密封件:丁腈橡膠、線纜:聚氨酯等

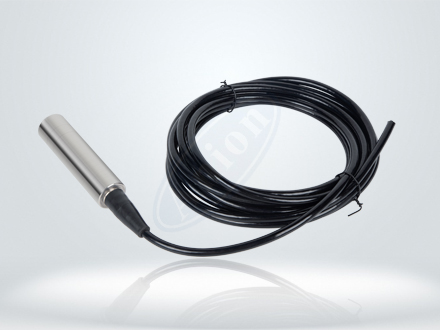

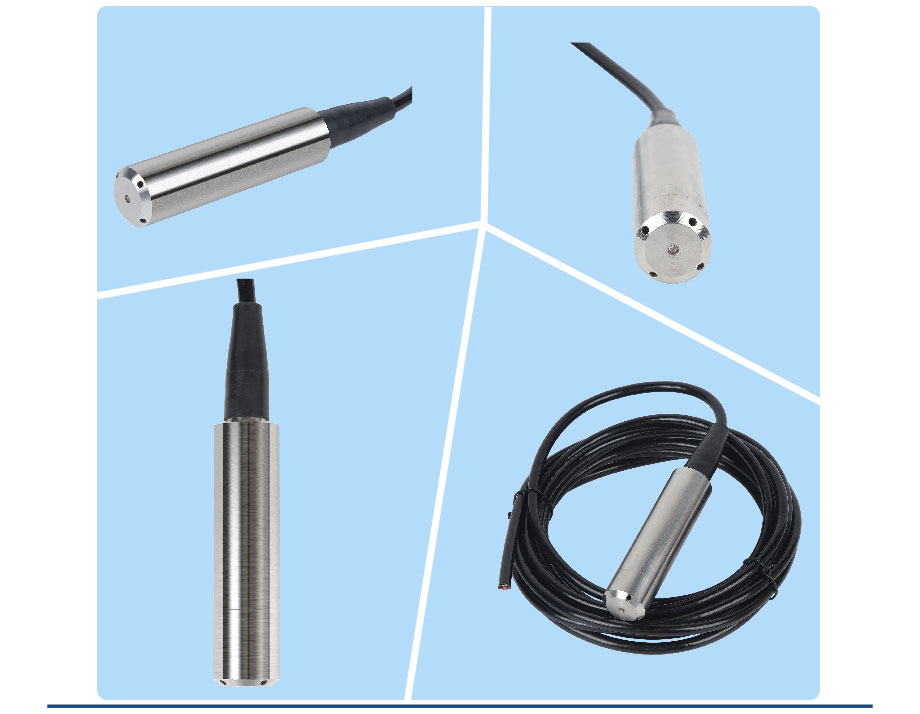

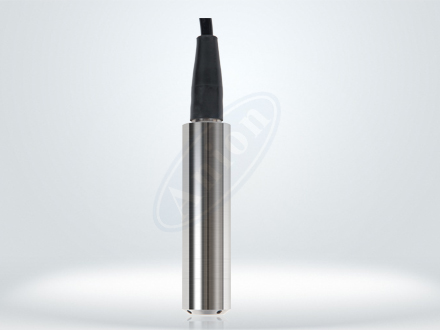

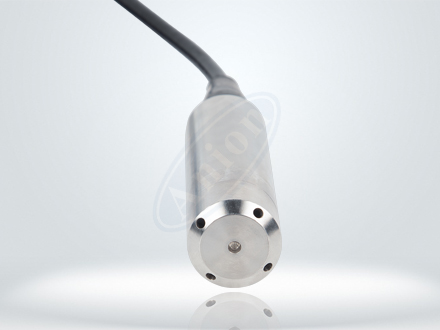

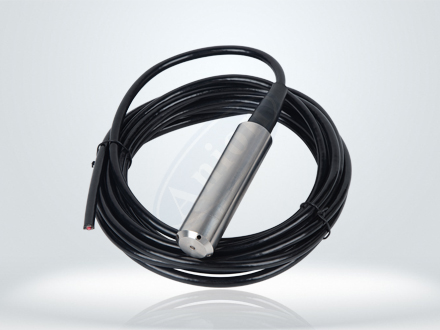

五、產品展示
