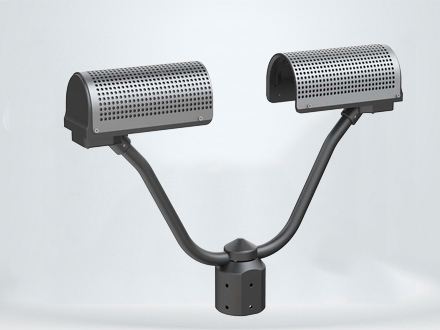

降水天氣現象儀（雨滴譜儀）

一、產品介紹

降水天氣現象儀（雨滴譜儀）是一種現代化的以激光技術為基礎的光學測量系統，它可以全面而可靠地測量各種類型的降水。是一款自動連續監測降水粒子譜、降水天氣現象類型的傳感器。液態降水類型粒徑的測量范圍為0.2毫米到5毫米，固態降水類型粒徑測量范圍為0.2毫米到2.5毫米。它可對速度為0.2到20米每秒降水粒子進行測量。

可測量的降水類型如下：毛毛雨、雨、雨夾雪、雪、冰雹等。降水測量是通過一個專門設計的特殊的傳感元件來實現的，它可以檢測肉眼可見的地面以上一米降水。設備具備有線和無線通信傳輸，數據獲取和存儲是通過一個快速的數字化信號處理器完成的。

適用于科研院所、人工影響天氣等領域，能夠有效監測降水類型，為防災減災提供預警。

二、工作原理

降水天氣現象儀（雨滴譜儀）的工作原理是一個能夠發射水平光束的激光傳感器主動發射紅外光帶，通過測量降水粒子通過光帶時接收光能的變化，來計算降水粒子下落速度和尺寸的譜分布，并根據降水粒子譜的經驗模型自動判別輸出降水天氣現象。其變送器和接收器集成在防護罩中。

 粒子經過激光束示意圖

三、優勢特點

1、一體化設計，體積小巧、安裝方便；

2、性能穩定，數據準確，環境適應性強；

3、發射及接收端覆蓋獨特的防濺罩，有效避免降水粒子濺落至采樣區；

4、可選配專業應用軟件，用于接收儀器觀測結果，圖像化顯示雨滴譜；

5、可選配標校裝置。

四、技術參數

測量范圍：粒徑（液體）：0.2～5mm

          粒徑（固體）：0.2～25mm

          速度：0.2～20m/s

測量精度：±5%（液體）；±20%（固體）

粒徑分布：32個粒徑級別，32個速度級別

降水類型：毛毛雨、雨、雨夾雪、雪、冰雹，區分強度

降水類型識別準確率：自動識別率大于90%

降水強度：0～999mm/h

天氣代碼（輸出）：WMO 4680（默認），可選 WMO 4677 或 NWS

天氣代碼輸出間隔：60s（默認），10s～3600s可調

電源：DC 12～24V

功耗：≤ 3W@24V（不加熱時）；≤ 100W@24V（加熱時）

通訊接口：RS232/RS485可選

防護等級：IP66

工作環境：溫度：-45°C～55°C，濕度：0～100%RH

貯存環境：溫度：-50°C～60°C，濕度：0～100%RH

平均故障間隔時間（MTBF）：設計值8500h；

電磁兼容性：符合GB6833－1997 電子測量儀器電磁兼容性試驗規范。

防雷：設備有避雷裝置并有良好的接地，接地電阻應不大于4Ω。

尺寸（長寬高）：（660±10）mm×（450±10）mm×（120±10）mm

重量：≤7kg

五、軟件界面
