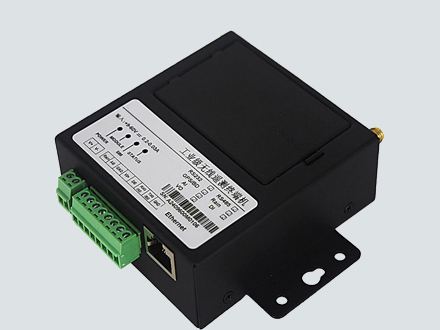

低功耗遙測終端機

一、產品簡介

AN-WDAT-WC07工業級無線遙測終端機是基于無線通信技術研發的低功耗工業級無線遙測終端機。產品采用高性能的工業級32位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，實現數據采集、存儲、控制、報警、遠程傳輸和遠程管理等綜合功能。

AN-WDAT-WC07支持RS232(可選RS485)、以太網、翻斗式雨量計、模擬量輸入、數字量輸入(干、濕接點)、可控電源輸出等多種接口，支持內部Flash存儲數據，通過5G、4G、NB-IoT、Lora等方式進行組網通信，產品功能強大、性能穩定，可滿足水文、水資源、環保、氣象及其它多個行業的應用需求。

該產品已廣泛應用于山洪減災、水文、水資源、水污染、環保監測、氣象監測等場合。

二、優勢特點

√采用國產方案，整機物料國產化率可達100%
√采用完備的防掉線機制，保證數據終端永遠在線
√寬溫設計（-35～+75℃正常工作）
√寬電源輸入（DC 9～60V）
√WDT看門狗設計，保證系統穩定
√支持多中心，1-5 個中心
√觸發采集雨量數據
√定時采集水位、雨量、水質和其它數據
√定時上報雨量、水位、流量、水質和其它數據
√預警觸發加報雨量、水位、流量、水質和其它數據
√本地存儲雨量、水位、流量、水質和其它數據
√遠程召測當前雨量、水位、流量、水質和其它數據
√遠程查詢本地歷史數據
√本地導出歷史數據
√支持圖片抓拍功能
√支持本地人工置數功能
√通過5G/4G網絡進行數據通訊、短信方式進行數據備份
√支持多種水文、水資源和環保規約
√支持GPS/北斗功能（可選）

三、技術參數

接口描述
串口： 1個RS232(或1個RS485）
串口形式：8PIN工業端子，3.5mm間距
網口：1個10/100M以太網接口
網口形式：標準RJ45
天線接口：標準SMA陰頭接口，特性阻抗50 歐
SIM/UIM卡接口：標準翻蓋式卡座接口
電源接口：內置電源反相保護和過流、過壓保護
電源接口形式：2pin工業端子，3.81mm間距
復位按鈕：長按此按鈕20-30s，可將設備的配置參數恢復為出廠默認值
調試接口：USB Type-C接口，可與PC直連調試
指示燈：具有POWER、MODULE、SIM、STATUS指示燈。另主板上還有RUN和以太網口LINK指示燈
雨量計接口：1個翻斗式雨量計接口
ADC接口：1路模擬量輸入接口，支持4-20mA或0-5V
DI接口：1路數字量輸入接口（光隔離）
電源輸出：1路受控輸出電源（額定輸出電流1A，內置過流保護）

電氣參數
供電范圍：DC 9～60V，推薦12VDC
通信電流1(4G)：<100mA@12VDC(串口以100B/S速率與中心相互通信)
通信電流2(5G)：<160mA@12VDC(串口以100B/S速率與中心相互通信)

環境參數
工作溫度：-35～+75ºC（-31～+167℉）
儲存溫度：-40～+85ºC（-40～+185℉）
相對濕度：95%(無凝結)

機械參數
外形尺寸：110x85x32mm（不包含配件）
重量：312g（不包含配件）

支持頻段
5G NR SA/NSA:n1/2/3/5/7/8/12/20/28/41/ 66/71/77 /78/79
TDD-LTE:B38/39/40/41和B61/62（專網）
FDD-LTE:B1/2/3/4/5/7/8/13/17/20/25/28
WCDMA:850/900/1900/2100MHz
TD-SCDMA:1880-1920/2010-2025MHz(A/F)
CDMA2000 1x/ EVDO Rev. A:800/1900MHz
GSM/GPRS/EDGE:850/900/1800/1900MHz
CDMA:800/1900MHz

四、外形尺寸
