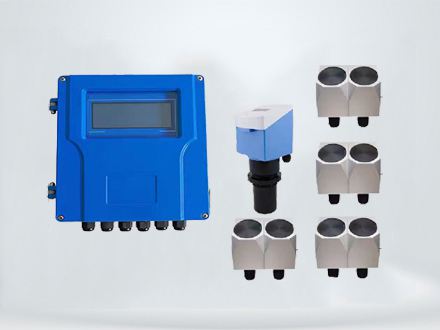

多聲道時差法明渠流量計 開放式

一、產品介紹

多聲道明渠流量計以時差法為原理，采用流速面積法積算過水斷面的流量。根據渠道水位參數合理布置各聲道的空間分布，精確捕捉不同流體層的流速，保證測量精度的原始基礎，同時由水位和渠道幾何形狀計算出過水斷面的面積，進而換算出流體的流量?？煽啃愿撸惭b維護方便，無需修建水工建筑物，降低土建成本，廣泛適用于渠道計量，農田灌溉，閘控引水輸水，工廠排污等。

二、工作原理

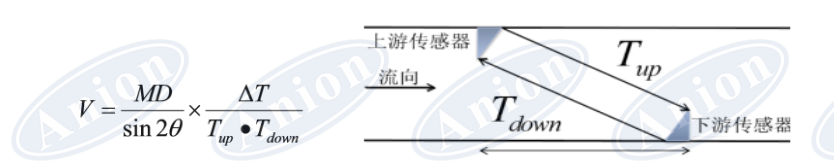

超聲波流量計通過上、下游傳感器相互發送及接收1Mhz超聲波，當超聲波束在液體中傳播時，液體的流動將使傳播時間發生微小變化，并且其傳播時間的變化正比于液體的流速。

多聲道超聲波流量計通過多組傳感器測量渠道道內各層的實際流速，模擬實際運行流速分布情況，解決線速度V轉換為面速度?的準確性以提高儀表整體的計量精度。

三、優勢特點

?精準計量，可支持2-8聲道多層同時測量
?流速實時測量，始動流速可低至0.01m/s，分辨率1mm/s
?流速面積法，計算精準穩定
?適合各種渠道、閘涵計量應用，可自由設定斷面參數
?整機能耗低，并支持多種供電方式，太陽能供電，直流，交流
?儀表人機交互功能齊全，可顯示流速、流量、水位、報警信息等數據，具有RS-485，4-20ma等通用數據接口

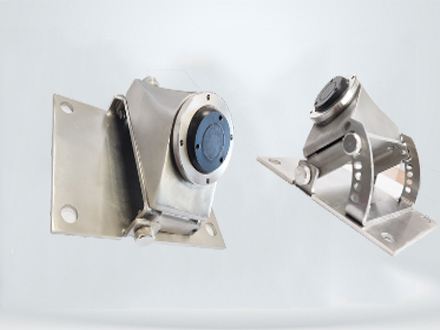

?換能器采用可調節設計，可適用各種渠型（矩形渠、U型渠、梯形渠）
?無需修建水工建筑物，工程安裝方便，降低土建成本

四、技術參數

五、安裝案例
