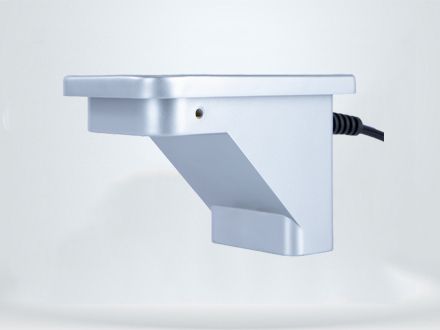

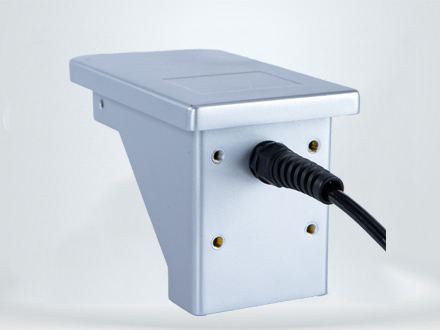

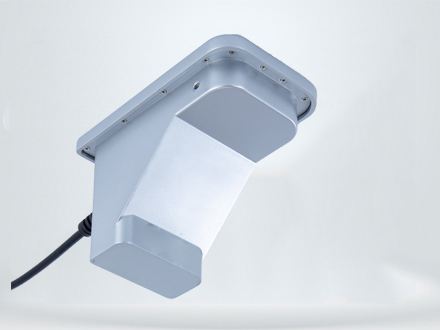

管網雷達流量計

1、產品介紹

管網雷達流量計是我司自主研發的全新管網測流產品，針對城市雨污水管網、入河排口等場景開發的流量在線監測產品。高度集成了雷達測流雷達測液位的優勢，實現水位、流速、流量均能監測，同時兼具雷達產品頂部安裝運維量極低的特點，也因此得以輕松應對復雜惡劣的管網工況。

2、功能特點

1、非接觸式雷達測流，暗渠、涵洞、非滿管測流
2、采取頂部安裝：可有效減少淤積、垃圾等對設備的影響
3、無需下井安裝：極大提高人員和設備安全性，后期運維方便
4、體積小巧，便于便裝。
5、超低功耗，適合井下無電源情況下長期使用
6、防護等級高，整機IP68防護，10級防腐
7、外殼采用耐腐蝕、耐酸堿、耐碰撞材料
8、適合在城市雨水管網、城市污水管網,入河排口,明渠、暗渠中使用

3、技術參數

雷達測速范圍：0.03～20m/s

雷達測速分辨率：0.01m/s

雷達測速精度：±1%FS

雷達測速輸出功率：20dbm

雷達測速頻率：24GHz

雷達測速波束角：24°

雷達測距范圍：0.1～10m

雷達測距精度：0.5%FS

雷達測距輸出功率：13dbm

雷達測速頻率：80Ghz

雷達測距波束角：14°

供電電源：DC9～15V

平均功耗：工作電流<50mA（@DC 12V）

防護等級：IP68

通訊協議：支持MODBUS-RTU協議

輸出接口：1路RS485通訊接口

本地升級：串口升級

本地配置方式：支持串口配置方式

外殼材質：ABS

產品尺寸：（長x寬x高）167x101x112mm

4、安裝現場圖
